Néhány normális antomiával rendelkező magzat szive echocardiográphiás vizsgálattal.(A képek a magzati echocardiográfiás honlapról származnak.)

magzat bal profilból.

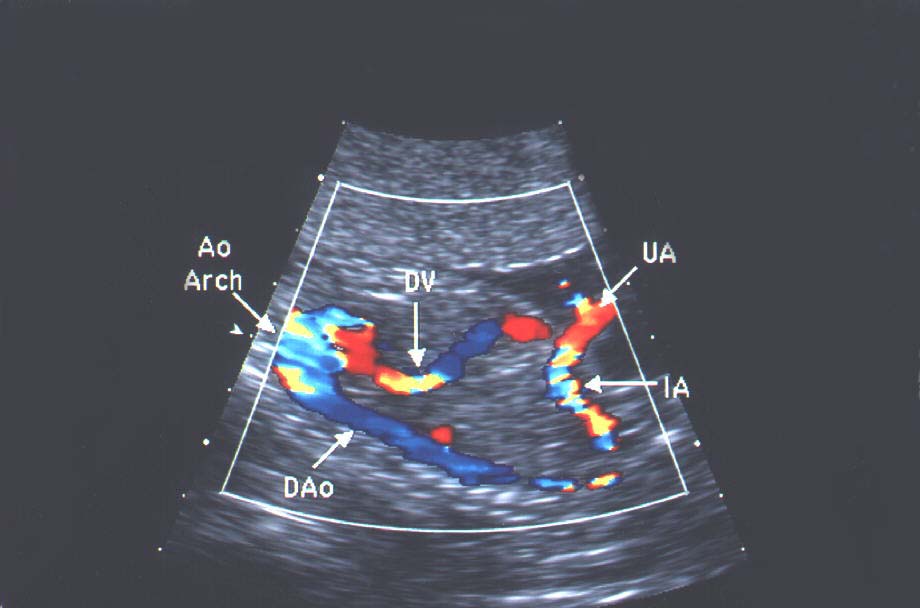

Magzati keringés jobb profilból color doppler vizsgálattal. (Ao Arch:aorta ív, DAo:aorta descendens,DV:ductus venosus Arantii, IA: atreria iliaca, UA: arteria umbilicalis

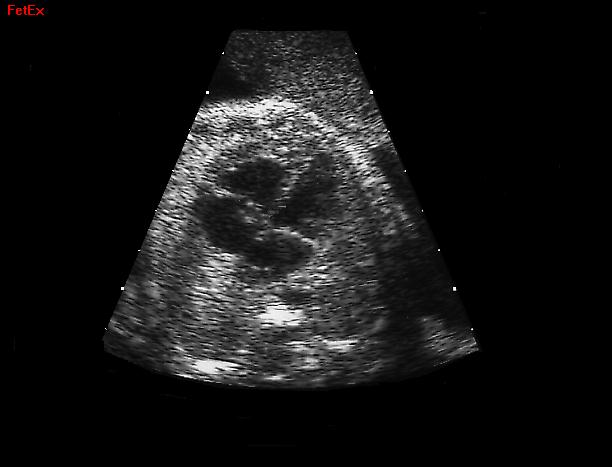

Négy üregi metszet, mellkas keresztmetszete,felülnézetben, a kép alján a gerinc, a szívcsucs balra tekint, jobb oldalt felül jobb kamra, alul, jobb pitvar, bal ldalt felül bal kamra alul bal pitvar, a pitvar-kamrai billentyük is ábrázolódnak.

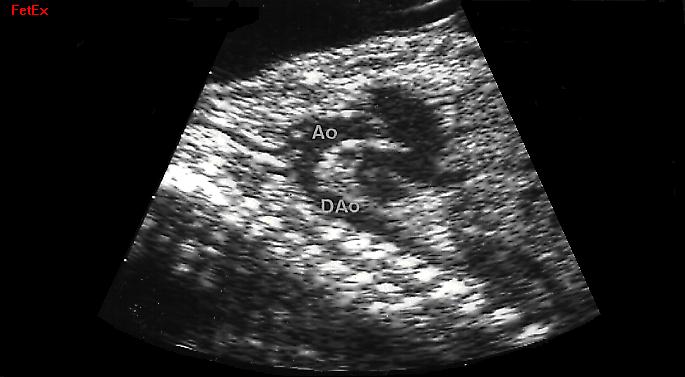

Jobb oldalnézetben a gerincoszlop a kép alján, a bal kamrából eredő aorta (Ao) , az aorta iv és az aorta descendens (DAo) valamint az aorta thoracica és az aorta abdominális felső szakasza látható.

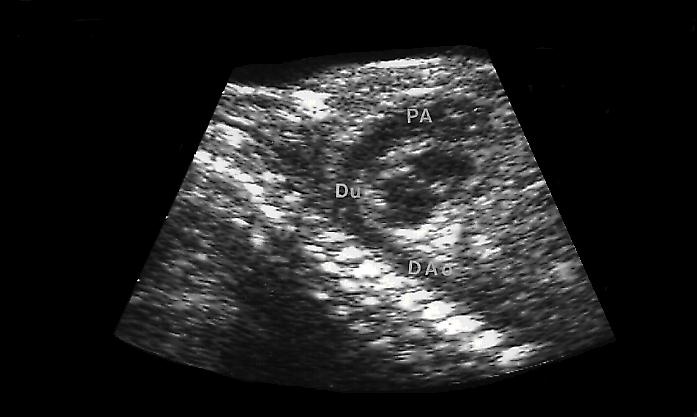

Jobb oldalnézetből, a gerinc a kép alján, elől fekvő jobb kamrából ered az arteria pulmonális (PA) mely a Botall vezetéken keresztül (Du) az aorta descendensben folytatódik (DAo).

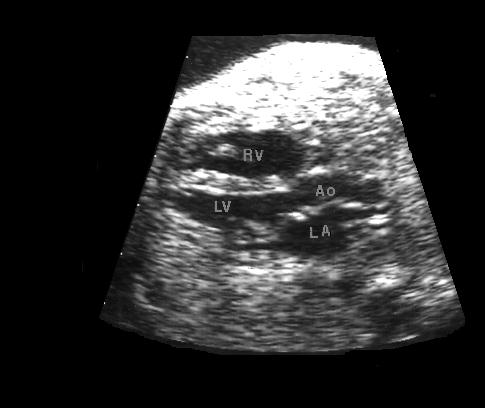

Aortás négyüregi metszetben láthatjuk a jobb kamrát(RV) a bal pitvart(LA) A bal kamrát (LV) és a bal kamrából eredő aortát (Ao) , az aorta billentyüvel.



Akkor örülünk és akkor vagyunk nyugodtak, ha a szülész kollegák ilyen képeket látnak az ultrahangos szűrővizsgálatok alkalmával.
